Syntezator Analogowy - Moog Minimoog Model D

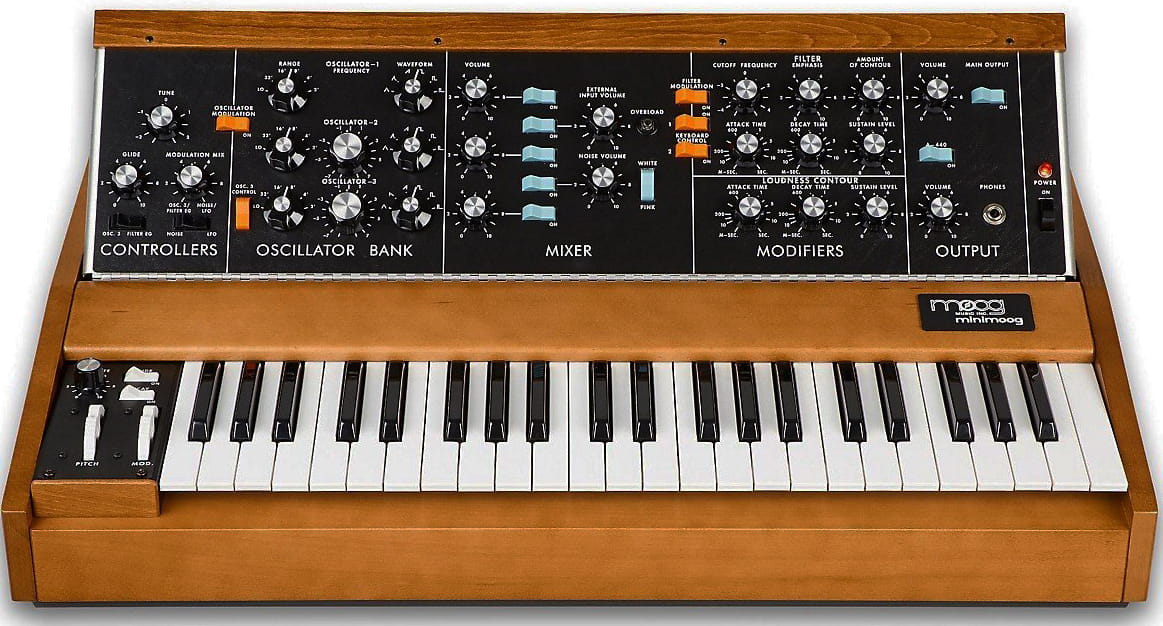

Syntezator Minimoog Model D
Nowy syntezator Mooga doborem modelu D jest autentyczny, wierny i historycznie dokładne ponowne wydanie z oryginalnym doborem Model D, który został po raz pierwszy wdrożona czterdzieści sześć lat temu. Ręcznie, tak jak oryginały były w latach 1970-1981, nowy MiniMoog funkcje TIS97, TIS93 i tranzystory TIS92, które są przerobił aby dokładnie specyfikacje dla zapewnienia filtry i VCAs zachowują swoje oryginalne cechy. Zostały utrzymane wewnętrzne dźwięk silnika i ogólny czynnik formularza, a także dodano kilka nowych funkcji.

Ręcznie wykonany projekt
Jednym z najbardziej unikalnych i wybitnych cech doborem modelu D jest starannie ręcznie wykonany projekt, który został wykonany przez wykwalifikowanych techników w fabryce Moog. Zewnętrzne drewniane obudowy jest wykonana z lokalnych Appalachian drewnianą, która jest następnie wzmocnione aluminiowe podwozie dla integralności strukturalnej i eleganckie wykończenie estetyczne.

Klasyczny dźwięk spełnia nowoczesne innowacje
Minimoog Model D oferuje sam wewnętrznych obwodów i ścieżka sygnału jak jego poprzednik, umożliwiając korzystanie z tego podpisu Moog dźwięk z dodatkowym atutem nowoczesne ulepszenia. premium Fatar klawiatura jest nowością w modelu D & rsquo; s urządzone, z ekspresyjne kontroluje, takich jak prędkość i po czułość na nacisk na naturalne i płynne grywalność. Istnieje również dedykowany LFO analogowe z Trójkąt i kwadrat waveshapes plus CV wyjść na boisku, prędkość bramy i po ciśnieniem, a także podstawowe integracji MIDI.

Narodziny Minimoog
Doborem naprawdę był pierwszym rozpoznawalny nowoczesny synth. W 1969 roku słowo '' syntezator '' - przez Moog lub innych maker - rozumie skomplikowane, drogie, ciężkie, duże i delikatne modułów i kable krosowe. Było jasne, że potrzebuję czegoś nowego, a z pewnością wynika, do Bill Hemsath, członka zespołu Minimoog, który zbudowany oryginalny prototyp z Bob Moog.

'' Był jednym z moich zadań wykazać produkty potencjalnych klientów,'' mówi Hemsath. '' Mieliśmy Model III - syntezator duże studio z kilkudziesięciu modułów. Za każdym razem, podłączam oscylator na filtr i filtr do VCA - prawdopodobnie sześć kable krosowe, całkowity. Przyszło do mnie po miesiącu lub dwóch, co zrobić, jeśli zbudowałem pudełko tamtędy?''

Przyszłość synth zostały określone przez leżał śmieci i cannibalized części w magazynie. '' Było pięć oktawy klawiatury, że Bob będzie ukraść klawisz caps zastąpić te rozdrobnione i złamane,'' Hemsath pamięta. '' To był przypadkiem górnej konsoli - było czterech metrów długości, ale koniec został uszkodzony. Więc mam do pracy na klawiaturze. Liczba klawiszy, pozostałe określa jego rozmiar, który okazał się być trzech oktaw. Tak więc przepiłowany,. Było futerał rozbił klawiatury, i wyciąć go w dół, aby dopasować. [Bob] miała pierwotnie, portamento control na lewym policzku. Że brakowało, więc było małe nacięcie w lewy policzek i potrzebowałem czegoś tam. Cóż jak o suwak? Który pasuje. Urządzenie forerunner koła było że garnek slajdów, tak, by wypełnić przestrzeń.''

Wynik był powłoki, co staje się Model A, pierwszy prototyp Minimoog, jakie kiedykolwiek stworzono. Hemsath następnie skręcane modele z zamiennych i odrzucone części. Przez jego count tylko jeden model 901A oscylatora był świeży magazynie; wszystko inne zostało uratowane od firmy Moog bin śmieci.

Z Bob Moog, Jim Scott i Chad Hunt projekt został rafinowany ponad cztery modele. W 1970 roku Model D był gotowy do produkcji i po raz pierwszy wprowadzony do świata. Dick Hyman, legendarny pianista jazzowy i kompozytor, przedstawiła swój debiut publiczny występ w Eastman School of Music.

Podobnie jak w futerał modułowy Moog i Wendy Carlos, Ambasadorowie Minimoog ponownie okazał się muzyków. W oczach Bob Moog oni '' pokazał nam wszystko co instrument był w stanie. Keith Emerson przybity jego analogowego dźwięku do słownictwa rock, najpierw na jego modułowa behemoth, a następnie na jego Mini. Potem przyszedł młot Jen, który opracował niesamowitą kotlety z lewej koła. Style gry opracowany przez Emerson i młotek, wraz z Chick Corea, Rick Wakeman i wielu innych przekształcił ludzi ideę Minimoog z czegoś podobnego do pudełko pełne gałki do muzyk ekspresyjny topór.''

Funkcje:

•

• Sterow umniejszając akcji Fata TP-9 z prędkości i aftertouch

• Ręcznie wykonany projekt

• Te same obwody i sygnał matematyki jako oryginalny Model D

• Ulepszone płytka złącza dla niezawodności

• Analogowe obwodów drukowanych odtworzone przy użyciu oryginalnego projektu

• Klasyczny termoutwardzalne, radełkowane boisko i modulacji koła


Dane techniczne:

•

• Źródła dźwięku (5)

• Oscylatory x 3

• Generator szumów

• Zewnętrzne wejście


Oscylatory:

•

• Zakres częstotliwości: 0,1-20 kHz (w sześciu nakładające się zakresy)

• Stabilność oscylatora (krótkoterminowe) > 0,25

• Przebiegi: Trójkąt, Trójkąt-karbowania (oscylator & ndash; 1, oscylator & ndash; 2), odwrócić Sawtooth (oscylator & ndash; 3), karbowania, prostokąt,

• szerokości impulsu, wąskie Pulse


Generatory szumu

•

• Biały

• Różowy


LFO:

•

• Cena: 0,05 Hz do 200 Hz przebiegu: Trójkąt (pokrętło dół); Kwadrat (pokrętło się)


Zewnętrzne wejście:

•

• Zakres danych wejściowych: miliwoltach + 10 do + 2 v

• Impedancja wejściowa: 1MEG Ohm


Filtr:

•

• Filtr typu: Sterowany napięciem Low Pass (Moog drabiny filtr)

• Zakres częstotliwości odcięcia: 10 Hz do 20 kHz

• Filtr stoku: 24 dB na oktawę

• Filtrować rezonans: O częstotliwości odcięcia


Kontur generatory:

•

• Czas narastania: 1 milisekundy na 10 sekund

• Czas zanikania: 4 milisekund > 35 sekund

• Utrzymać poziom: 0 do 100, piku konturu

• Szerokość konturu filtr: 0 do 4 oktawy


Wzmacniacze (VCA) sterowany napięciem:

•

• Loudness kontur Dynamic Range: 80 dB


Poziom wejścia audio:

•

• 1/4 cala zewnętrzne napięcie wejściowe sygnału: + 10 miliwoltach (min); + 10 v (maks.) Nominalna Impedancja wejściowa: 1000K Ohm


Poziom wyjścia audio:

•

• Wysoki poziom wyjściowy

• Typowe napięcie: 0,5 v

• Napięcie maksymalne: 4,2 v (peak to peak)

• Impedancja znamionowa moc wyjściowa: 3K Ohm

• Niski poziom wyjściowy (30 dB poniżej wysokiego poziomu)

• Napięcie typowe: 15 miliwoltach

• Impedancja znamionowa moc wyjściowa: 1K Ohm


Wyjście słuchawkowe (stereo):

•

• Napięcie maksymalne: 0,3 v

• Impedancja wyjściowa: 8 omów


Klawiatury:

•

• Akcja: Syntezator (wiosna)

• Liczba klawiszy: 44

• Zakres klucz: F0 do C4

• Priorytet (niska, wysoka, ostatnich): Wybierane przez użytkownika

• Połączeń przewodowych:

• Oscylator & ndash; 1 (skok)

• Oscylator & ndash; 2 (skok)

• Filtr kontur (wyzwalacz)

• Loudness kontur (wyzwalacz)

• Przełączanie połączeń:

• Oscylator & ndash; 3 (skok)

• Filtr (klawiatura śledzenia 1/3)

• Filtr (klawiatura śledzenia 2/3)

• Typowe napięcie: 0,5 v

• Napięcie maksymalne: 4,2 v (peak to peak)

• Impedancja znamionowa moc wyjściowa: 3K Ohm

• Glide Rate (Oktawa): 1 milisekundy na 10 sekund

• Zakres Pitch Bend: (+/-) 5 semitones (minimum)

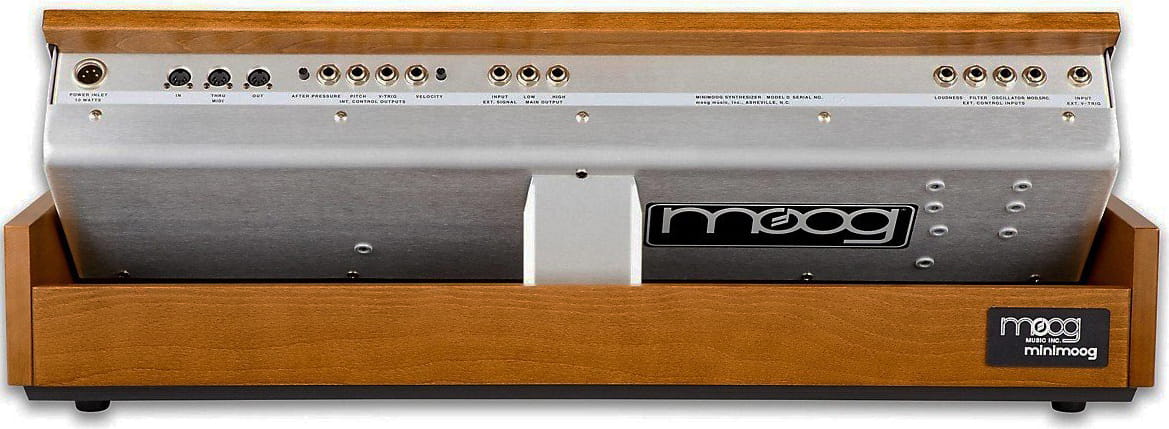

Control wyjścia napięcia:

•

• Po ciśnienia (aftertouch): 1/4 & rdquo; TS

• 0 do + 5 v z użytkownika potencjometr regulacji

• Skok: 1/4 & rdquo; TS

• -3 v do v + 7. C = 0 v

• Bramki: 1/4 & rdquo; TS

• 0 do + 5 v

• Prędkość: 1/4 & rdquo; TS

• Do wyboru 0 do + 5 v lub 0 do + 10 v z użytkownika potencjometr regulacji
