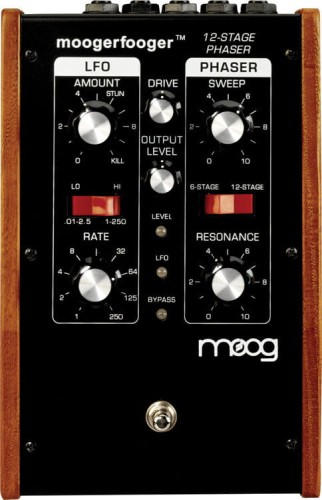

Efekt Gitarowy - Moog Moogerfooger MF 103 12 Stage Phaser

Phaser MF-103 to również udoskonalony klasyk pochodzący z systemów modularnych Mooga, który może być używany we współczesnych systemach przy pracy z szerokim zakresem sygnałów – od gitary po syntezator. Zawiera w sobie dwa kompletne „klocki” z systemu modularnego: sześcio- lub dwunastostopniowy psaser z kontrolą rezonansu oraz szeroko zakresowy generator wolnych przebiegów [LFO] z regulacją siły działania.

Jak w przypadku innych kostek z rodziny Moogerfooger użytkownik ma do dyspozycji całą gamę regulatorów: częstotliwość modulacji, rezonans, szybkość i głębokość LFO. Wszystkie te parametry można zmieniać przy pomocy klasycznych pokręteł, przy zastosowaniu zewnętrznego pedału ekspresji lub zewnętrznych sygnałów w standardzie CV, stosowanych we wszystkich analogowych systemach modularnych i nie tylko. Do tego solidne przełączniki wyboru zakresu działania LFO i typu psasera [6 / 12 stopniowy]. Łączność ze światem zewnętrznym odbywa się przy pomocy całej gamy wejść i wyjść zrealizowanych na gniazdach typu duży Jack. I wysokiej klasy wyłącznik Bypass.

Czym jest psaser? To rodzaj filtra grzebieniowego, który swą nazwę zawdzięcza charakterystycznemu przebiegowi częstotliwości zawierającemu wiele „szpilek”. Charakterystyczne dla psasera jest „przeczesywanie” [znowu grzebień ;-)] spektrum częstotliwości z górę i w dół, co powoduje, że harmoniczne sygnału wejściowego są na przemian wzmacniane i osłabiane. Efektem tego jest charakterystyczny dźwięk, który przy ekstremalnych ustawieniach przypomina start samolotu odrzutowego.

Generalnie ten typ efektu jest jednym z najlepszych sposobów na ozywa nianie brzmienia. Stosując MF-103 Psaser możesz wzbogacać swoje brzmienie o wszelkiego rodzaju „świergoty”, „zjazdy” i innego rodzaju efekty wzbudzające zainteresowanie, często zmieniające brzmienie źródłowe nie do poznania.

MF-102 to dwa rodzaje filtra, zwane sześcio- i dwunastostopniowym, z powodu liczby wewnętrznych układów przesuwających fazę. Tryb sześciostopniowy posiada trzy „szpilki” w przebiegu częstotliwości, a dwunastostopniowy – sześć, co sprawia, że różnica w brzmieniu pomiędzy tymi dwoma trybami jest dość spektakularna. Dodatkowo urządzenie wyposażone jest w układ sprzężenia zwrotnego, co pozwala na zwiększanie rezonansu i głębi.

•

• Rate – regulacja szybkości działania generatora wolnych przebiegów LFO, w zakresie 250:1,

• Amount – regulacja wielkości wpływu działania LFO na głębokość phasingu,

• Sweep – regulacja zakresu częstotliwości pracy filtra w zakresie sześciu oktaw,

• Resonance – potencjometr regulacji wielkości i kształtu „szpilek” filtra grzebieniowego,

• Drive – regulacja poziomu sygnału wejściowego,

• Output Level – regulacja proporcji sygnału czystego i po efekcie,

• Lo-Hi – przełącznik wybierający zakres częstotliwości pracy generatora LFO – niski [0.01 – 2.5 Hz] i wysoki [1.0 – 250 Hz],

• Level – trzykolorowa dioda LED wskazująca poziom sygnału, przydatna przy ustawianiu parametru Drive,

• LFO – dioda LED wskazująca szybkość pracy generatora LFO,

• Bypass – dwukolorowa dioda LED wskazująca włączenie / wyłączenie efektu,

• On/Bypass – solidny włącznik typu stomp-box.

• Audio In – wejście o czułości -16dBm - +4dBm – akceptuje poziomy instrumentalne i liniowe. Impedancja wejściowa 1 MOhm,

• Audio Out – wyjście audio o poziomie nominalnym -4dBm, max +8dBm, impedancja wyjściowa 5 kOhm,

• Rate, Amount, Sweep, Resonance – gniazda typu Jack akceptujące sygnały sterujące z pedałów kontrolnych [jak np. Moogerfooger EP1], lub sygnały napięciowe CV z systemów modularnych lub syntezatorów analogowych,

• Sweep In – wejście dla zewnętrznego sygnału sterującego +/- 2.5 V do kontroli sześciostopniowej sekcji, w miejsce generatora LFO. Impedancja wejściowa 50 kOhm.,

• LFO Out – wyjście na którym pojawia się sygnał napięciowy CV z generatora LFO [przebieg trójkątny +/- 2.9 V]. Impedancja wyjściowa 600 Ohm.,

• +9V Power Input – standardowe gniazdo zasilania [zasilacz jest dostarczany

• Obudowa – czarny stalowy panel główny, drewniane boki – klasyka analogów,

• Wymiary – 9 x 6 x 2-1/2”,

• Masa – ok. 1 kg,

• Zasilanie – dowolny zasilacz 9V z pasującą wtyczką, o mocy wyjściowej minimu
